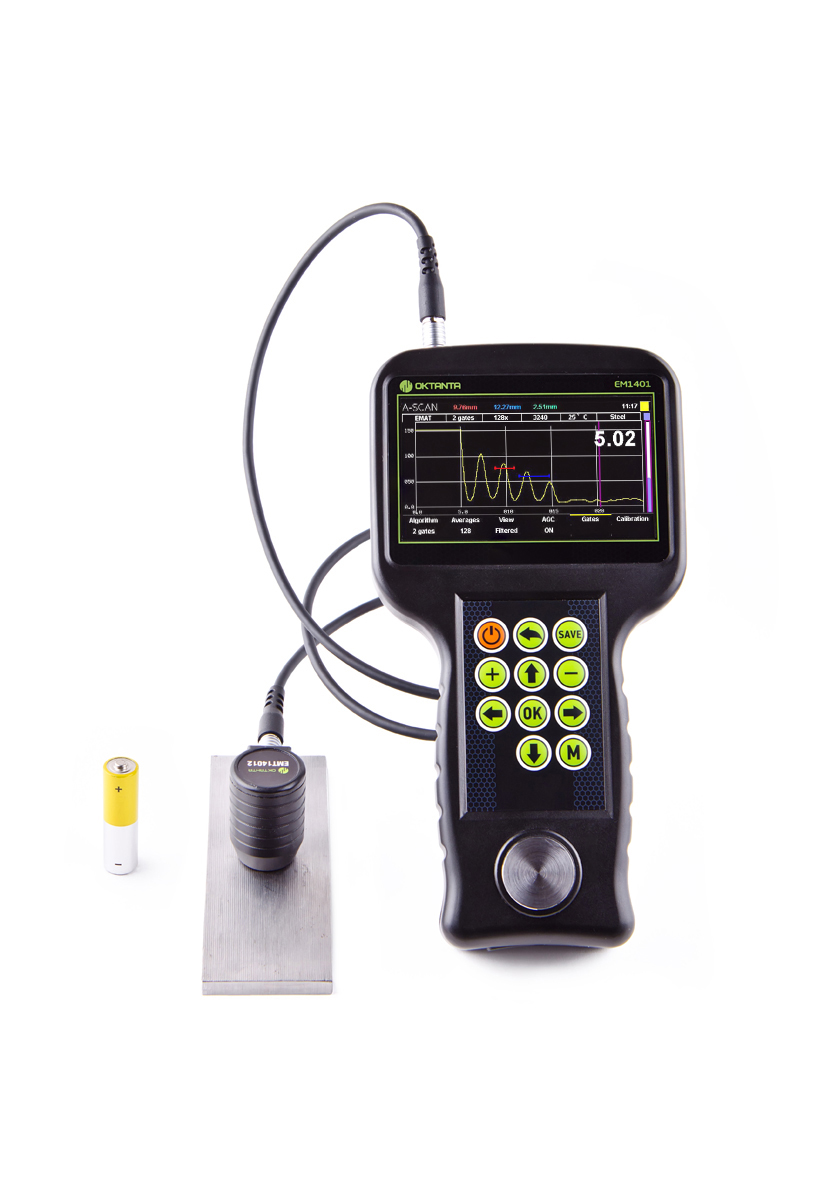

EMA Kalınlık Ölçüm Cihazı
6 mm'ye kadar
EM1401 EMA kalınlık ölçüm cihazı, dönüştürücü ile metal arasındaki çalışma boşluğu 6 mm'ye kadar olan çelik boruların, sac metalin, çubukların ve çelik, alüminyum ve diğer metallerden yapılmış diğer ürünlerin kalınlığını ölçer. Boşluk kir, pas, tuz birikintileri, boya, vernik, emaye, plastik veya diğer iletken olmayan kaplamalardan oluşabilir.
EM1401, kuplaj maddesi kullanmadan ve yüzey hazırlığı yapmadan ölçüm yapılmasına olanak tanır.
Özel bir yüksek sıcaklık dönüştürücüsü, 750 °C'ye kadar ısıtılmış sıcak nesnelerin muayenesine olanak tanır.
EM1401, sıcaklığın metaldeki ses yayılma hızındaki değişiklikleri hesaba katan özel bir algoritma uygular.
Hem düz yüzeylerde hem de 10 mm ve üzeri eğrilik yarıçapına sahip yüzeylerde çalışır
Teknoloji, kuplaj maddesi ve ön yüzey temizliği olmadan kalınlık ölçümüne olanak tanır
Standart EMA dönüştürücüleri için test nesnesi yüzeyindeki çalışma sıcaklığı aralığı -20…+80 °С'dir. Özel EMT14014T dönüştürücüsü, 750 °C'ye kadar ısıtılmış nesnelerde kalınlık ölçer
Eğim açısı, dönüştürücünün belirli bir konumda sabitlenmesini gerektiren piezoelektrik dönüştürücülü geleneksel kalınlık ölçüm cihazlarının aksine, cihazın okumaları üzerinde küçük bir etkiye sahiptir.

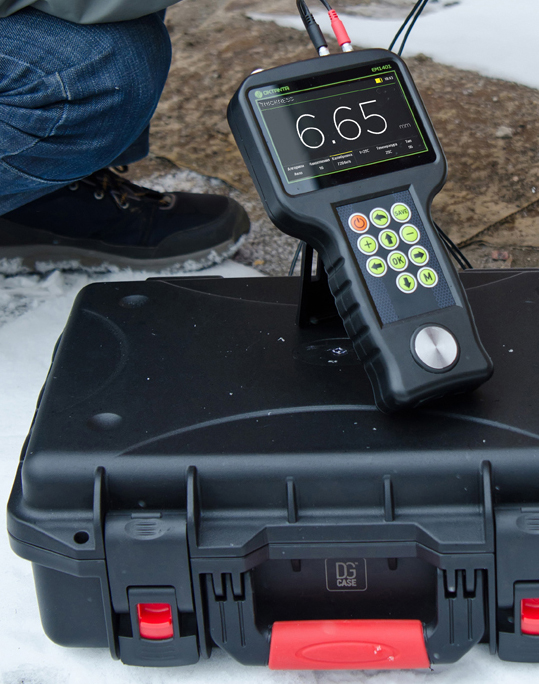

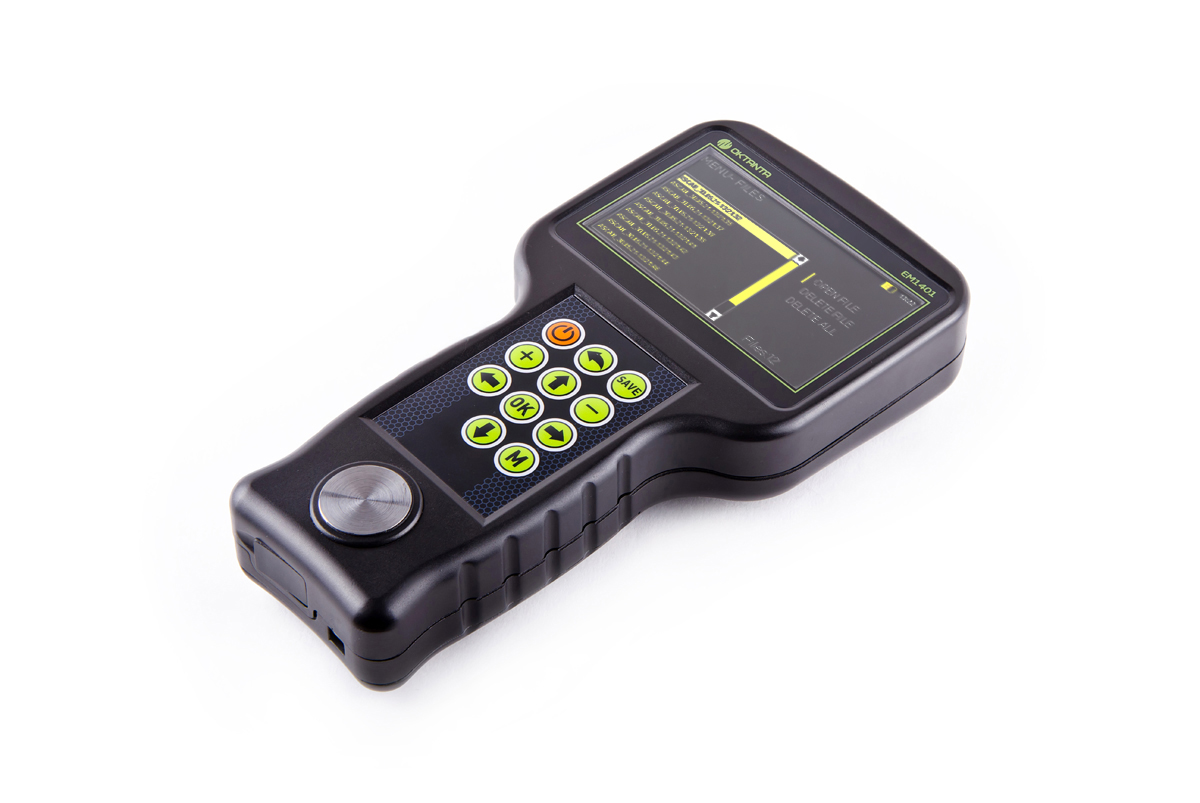

EM1401 kalınlık ölçüm cihazı, darbeye dayanıklı cam ile korunan renkli bir ekrana sahiptir.
Cihaz, metal anizotropisi, birkaç yansıtıcının kullanımı, harici parazitlere maruz kalma gibi rahatsız edici faktörlerin varlığında doğru kalınlık ölçümleri sağlayan özel bir veri işleme algoritması kullanır. Otomatik kalınlık ölçüm moduna ek olarak EM1401, ilk yankıya ve herhangi iki yankı arasındaki farka dayalı manuel ölçüm modlarının kullanılmasına olanak tanır. Manuel mod, ciddi şekilde korozyona uğramış nesneler için önerilir.
• kuplaj maddesi kullanmadan
• yüzey hazırlığı yapmadan
• tek bir düğmeye dokunuştan sonra
• 6 mm'ye kadar çalışma boşluğundan
• hem düz yüzeylerde hem de 10 mm ve üzeri eğrilik yarıçapına sahip yüzeylerde
Videoyu izle (3 dk)
Teknik özellikler
EM1401 kalınlık ölçüm cihazı
-
Çalışma ortam sıcaklığı aralığı-20…+50 °С
-
Batarya şarjı olmadan sürekli çalışma süresi7 saat
-
Ses hızı ayar aralığı1000…9999 m/s, 1 m/s adımla
-
Saniyedeki en yüksek ölçüm sayısı16
-
Boyutlar232 x 135 x 44 mm
-
Çelik için ölçülen kalınlık aralığı2…80 mm
-
Boşluksuz çelik için ölçülen kalınlık aralığı2…200 mm
-
2…25 mm kalınlık ölçüm hatası0.08+0.001·Н mm
-
25…200 mm kalınlık ölçüm hatası0.1+0.005·Н mm
-
EMT14012 dönüştürücüsü ile test nesnesi arasında izin verilen boşluk4 mm'ye kadar
-
ЕМТ14013 dönüştürücüsü ile test nesnesi arasında izin verilen boşluk6 mm'ye kadar
-
Test nesnesi yüzeyinin normaline göre izin verilen dönüştürücü eğimi±25 °
-
Test nesnesi yüzeyinin izin verilen en düşük eğrilik yarıçapı≥10 mm
-
Cihazın çalışma frekansı4 MHz
-
Test nesnesi yüzeyindeki çalışma sıcaklığı aralığı-20…+80 °C
(-20…+750 °C, EMT14014Т dönüştürücüsünün kullanıldığı durumlarda)
Aksesuarlar
750 °C'ye kadar ısıtılmış nesnelerle çalışmak için yüksek sıcaklık EMA dönüştürücüsü
3 mm'ye kadar boşlukla çalışma için dönüştürücü
4 mm'ye kadar boşlukla çalışma için dönüştürücü
4 mm'ye kadar boşlukla çalışma için dönüştürücü
7 mm'ye kadar boşlukla çalışma için dönüştürücü
7 mm'ye kadar boşlukla çalışma için dönüştürücü
EM1401, EM1401 UT kalınlık ölçüm cihazları için güç adaptörü
EM1401 UT, EM1401, EM1501 EMA dönüştürücülerini bağlamak için kablo
EM1401, EM1401 UT kalınlık ölçüm cihazları için koruyucu kılıf
ЕМТ14012 için koruyucu kapak
ЕМТ14013 için koruyucu kapak
