Dahili Boru
Muayene Sistemi
HeatScan teşhis sistemi, kusurları tespit etmek için modifiye edilmiş bir manyetik muayene yöntemi kullanır.
Ultrasonik test yönteminin aksine, bu yöntem korozyonun neden olduğu boru yüzeyi düzensizliklerine karşı duyarsızdır. Robot, birikintiler ve ciddi korozyon nedeniyle diğer muayene yöntemleri için erişilemeyen bölgelerde metal boru duvarının kalan kalınlığını ölçer.

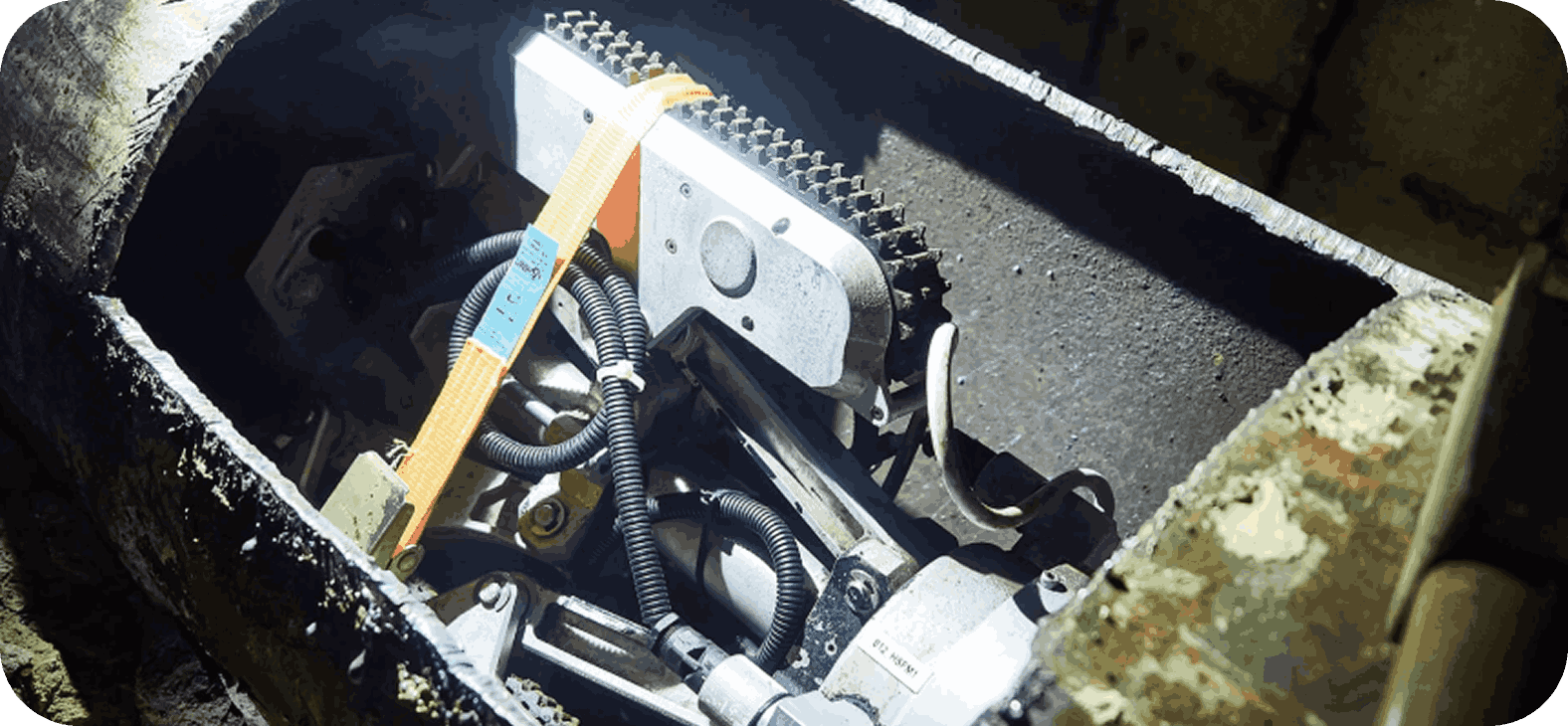

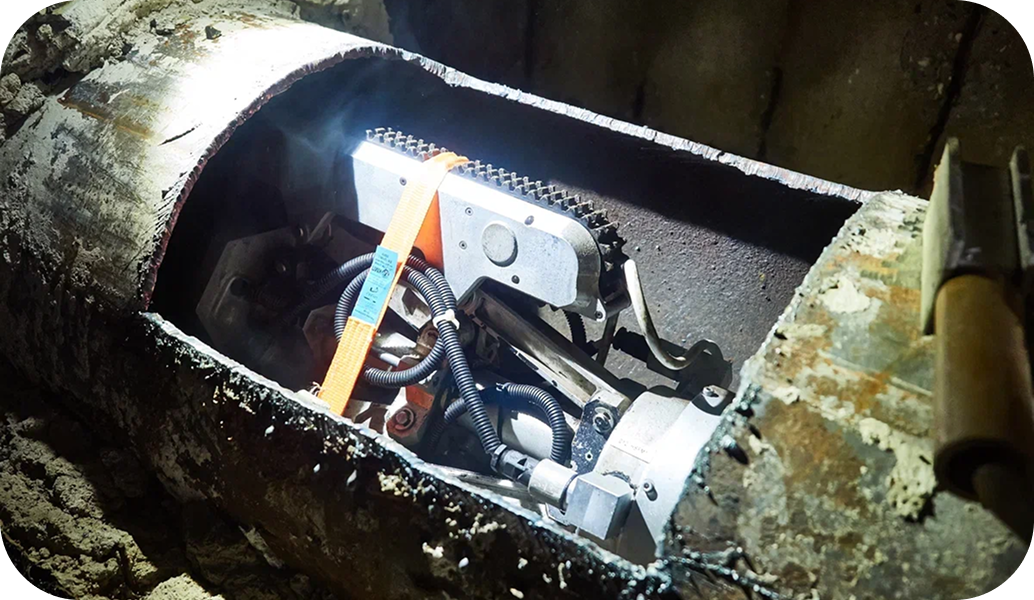

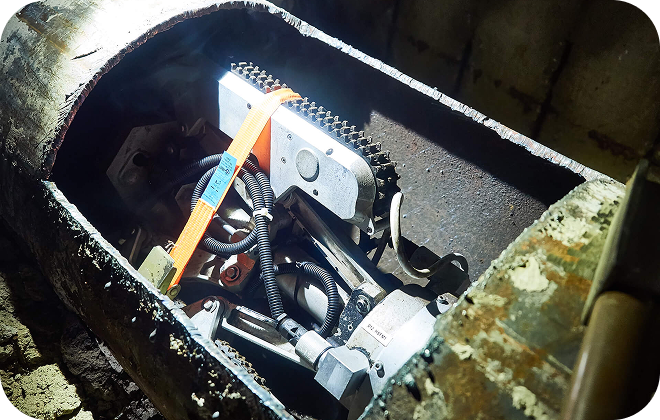

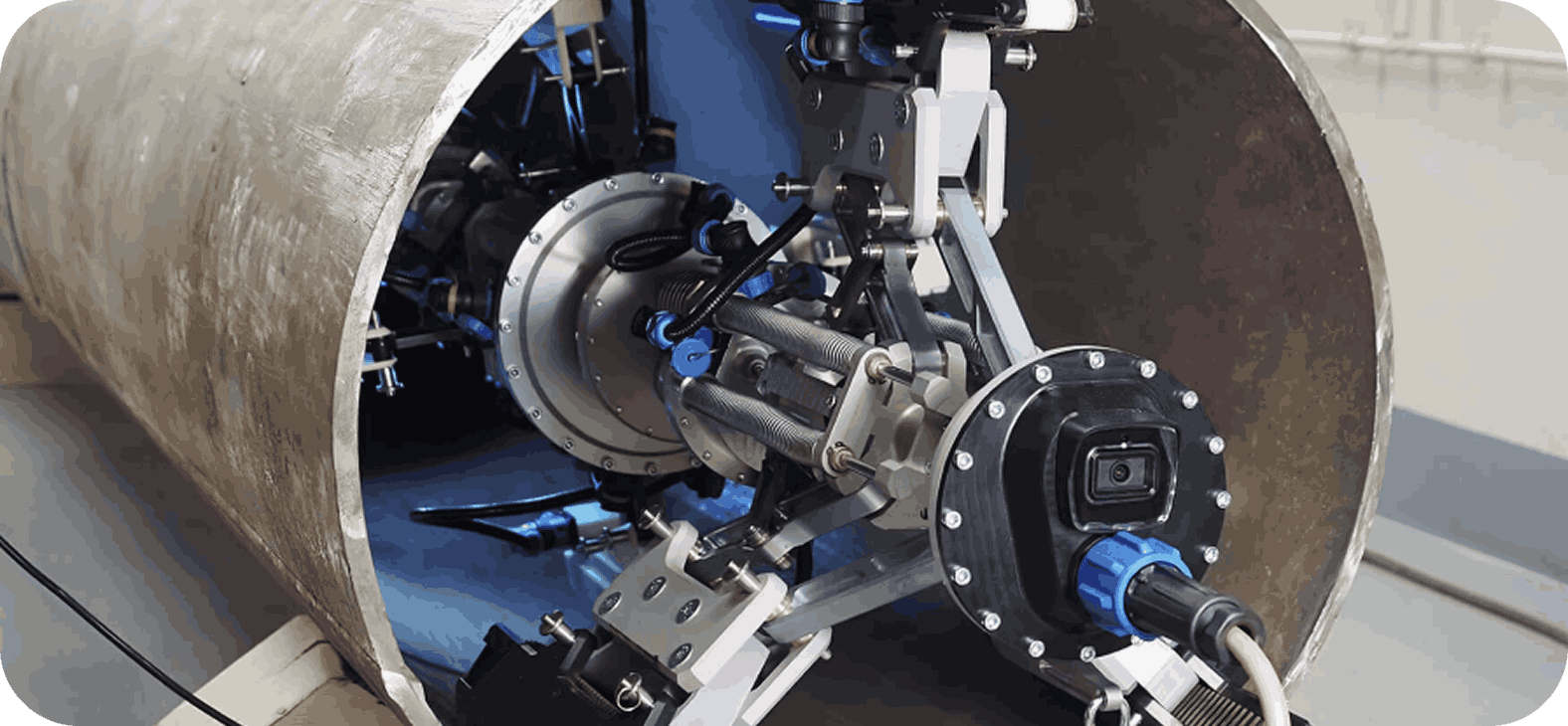

Robot, boruya minimum 400 x 600 mm boyutlarında bir kesikten yüklenir; boruya kaynaklanmış yükleme odaları gerekmez. Robotu hareket ettirmek ve muayeneyi gerçekleştirmek için boruda basınçlı su gerekmez. Robot, robotun yükleme noktasına yerleştirilmiş bir otomatik laboratuvardaki bir operatör tarafından kontrol edilir.

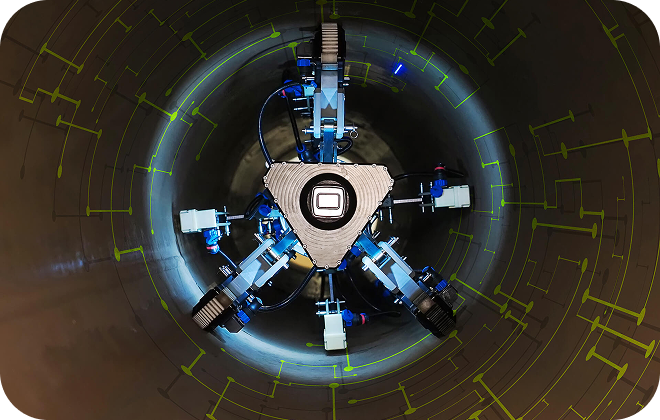

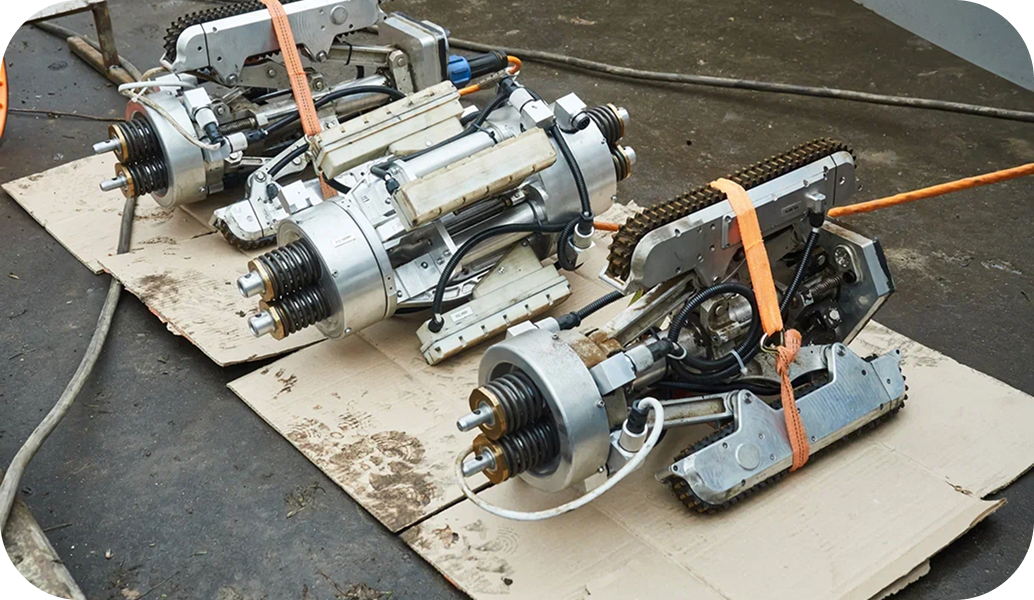

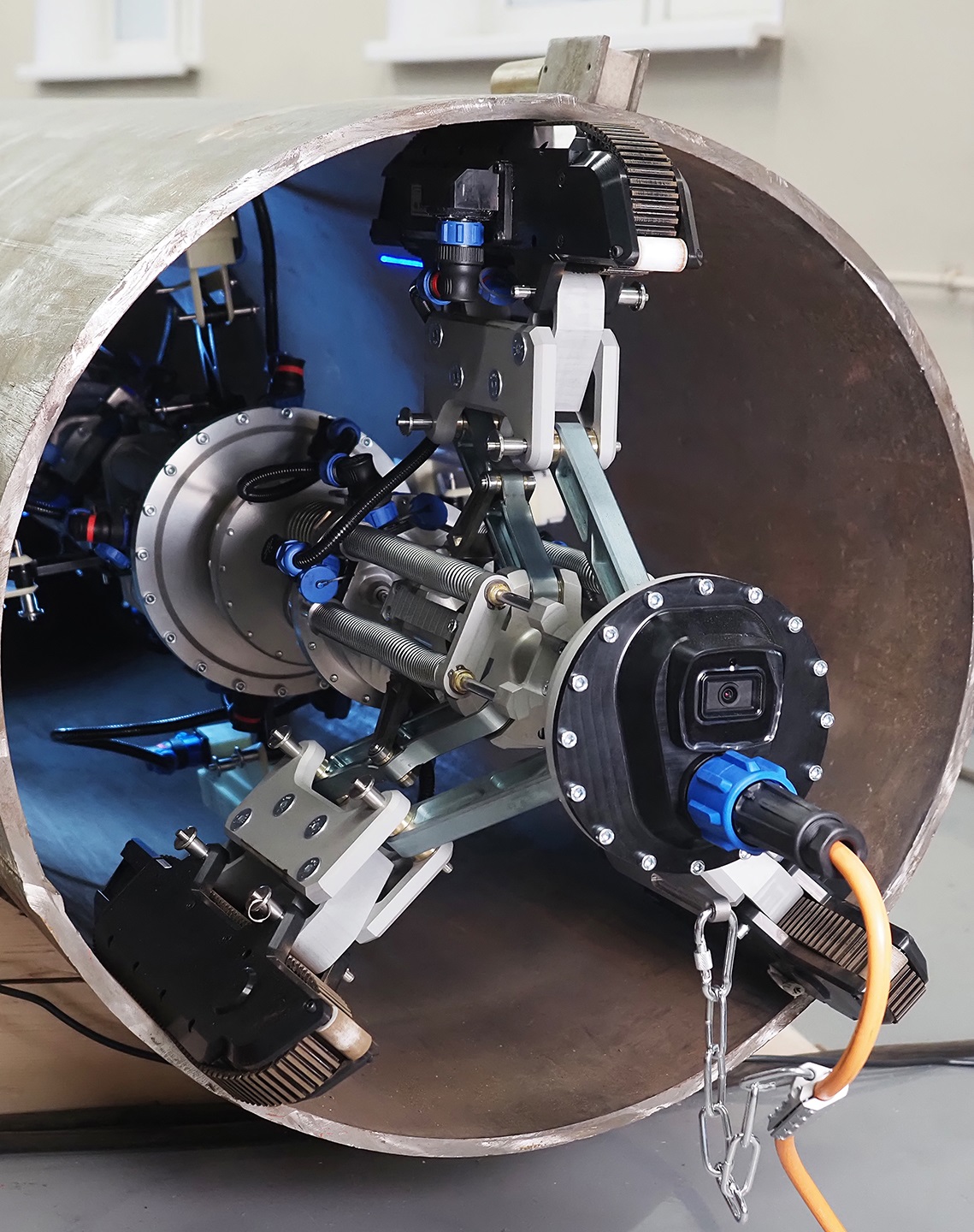

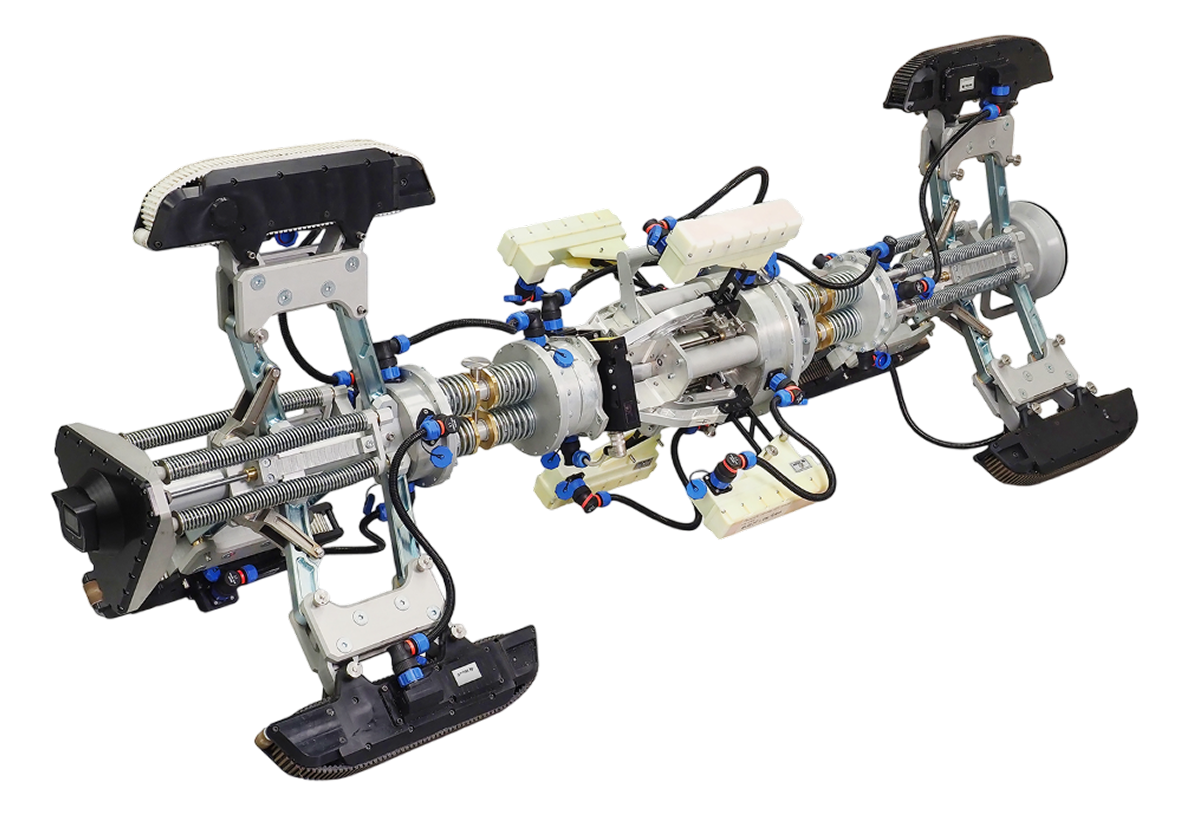

Teşhis robotu altı paletlidir ve ağır şekilde kirlenmiş alanlarda ilerleyebilir; bu da 35 mm kalınlığa kadar birikintiler boyunca metal muayenesine olanak tanır.
Şirketimiz, HeatScan sistemini kullanarak dahili boru muayenesi hizmetleri sunmaktadır.
Borunun ön hazırlığını gerektirmeyen modifiye edilmiş manyetik test yöntemi.
Test performansı 120 m/saat'e kadar. Muayeneyi gerçekleştirmek için yalnızca 1 operatör gerekir
Robot, boru hattındaki T parçalarından ve dirseklerden geçer.
Teknik özellikler
-
Boru hattı çapıDN400…DN1400
-
Boru duvar kalınlığı1.5…16 mm
-
Yükleme noktasından bir yönde muayene için mevcut boru uzunluğu300 m'ye kadar
-
Borunun iç yüzeyindeki birikinti kalınlığı35 mm'ye kadar
-
Tespit edilen/ölçülen kusurların boyutlarıGeçiş kusuru, çap 6 mm Korozyon hasarı, çap 30 mm ve duvar kalınlığının %20 derinliği
-
Performans120 m/h
-
Geçilebilir dirsek sayısı4 pcs
-
T parçası geçişiEvet
-
Kusur bölgesindeki kalan kalınlıkla ölçüm hatasıKalan kalınlığın %15'i
TEST TEKNOLOJİSİ
Heatscan'in kolay kurulumu hızlı sonuç almanızı sağlar

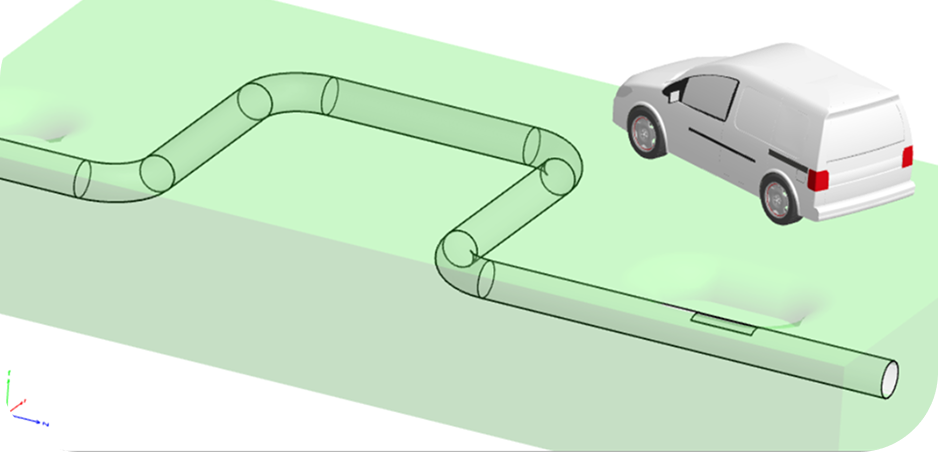

Muayene, boruya erişim gerektirir: robot, borudaki bir kesikten yüklenir. Kesik bir ısı odasında veya bir çukur yoluyla yapılabilir.

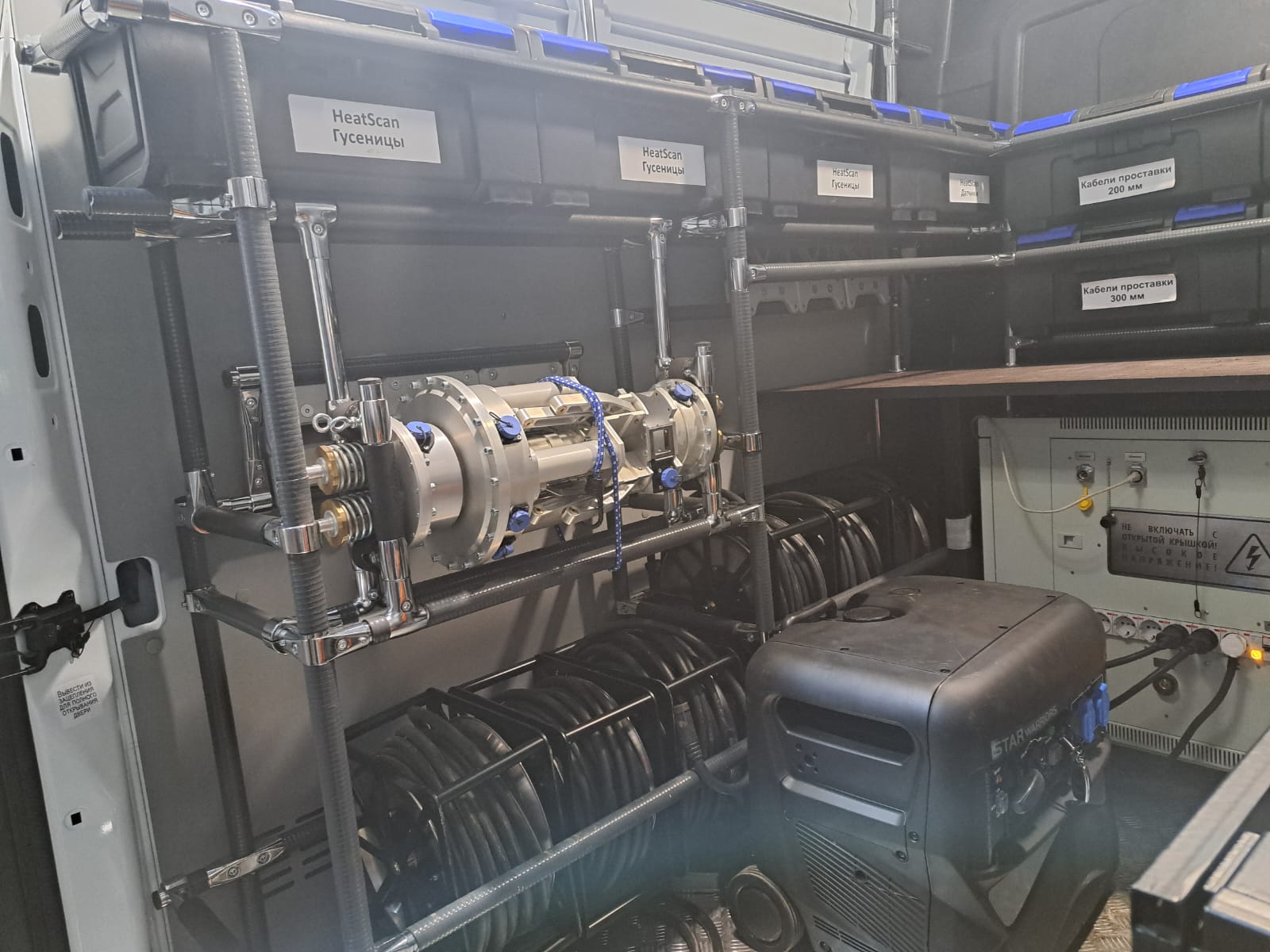

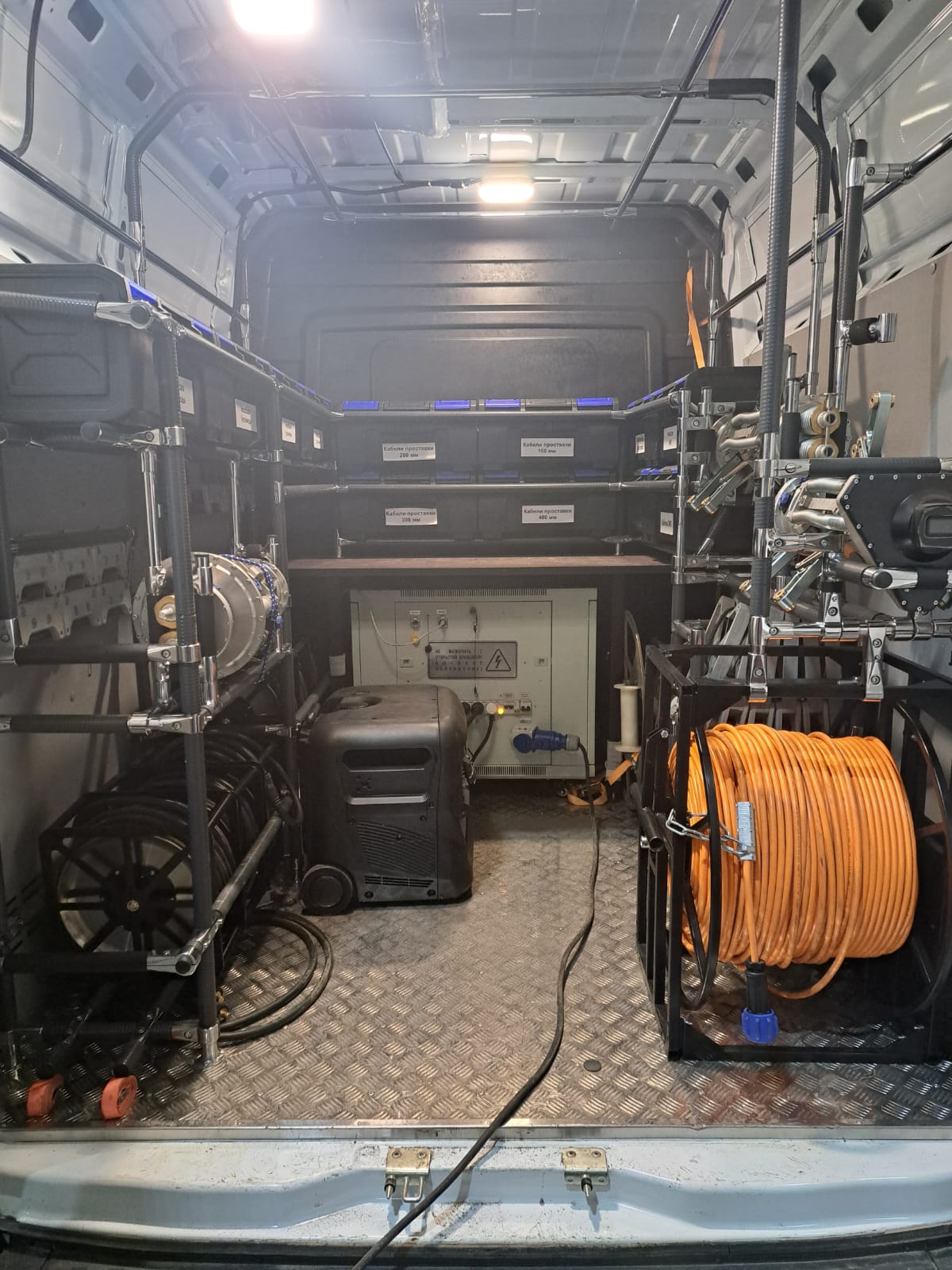

Kontrol paneli dahil teşhis sistemi, B kategorisi bir araç üzerine kurulu otomatik laboratuvarda bulunur.
Elektrik kabloları, test edilen boru bölümünün uçlarına bağlanmalıdır.
Elektrik akımı boru üzerinden iletilir; bu, borunun içinde bulunan robotun sensörleri tarafından okunan dağılıma sahip manyetik alanları uyarmak için gereklidir.

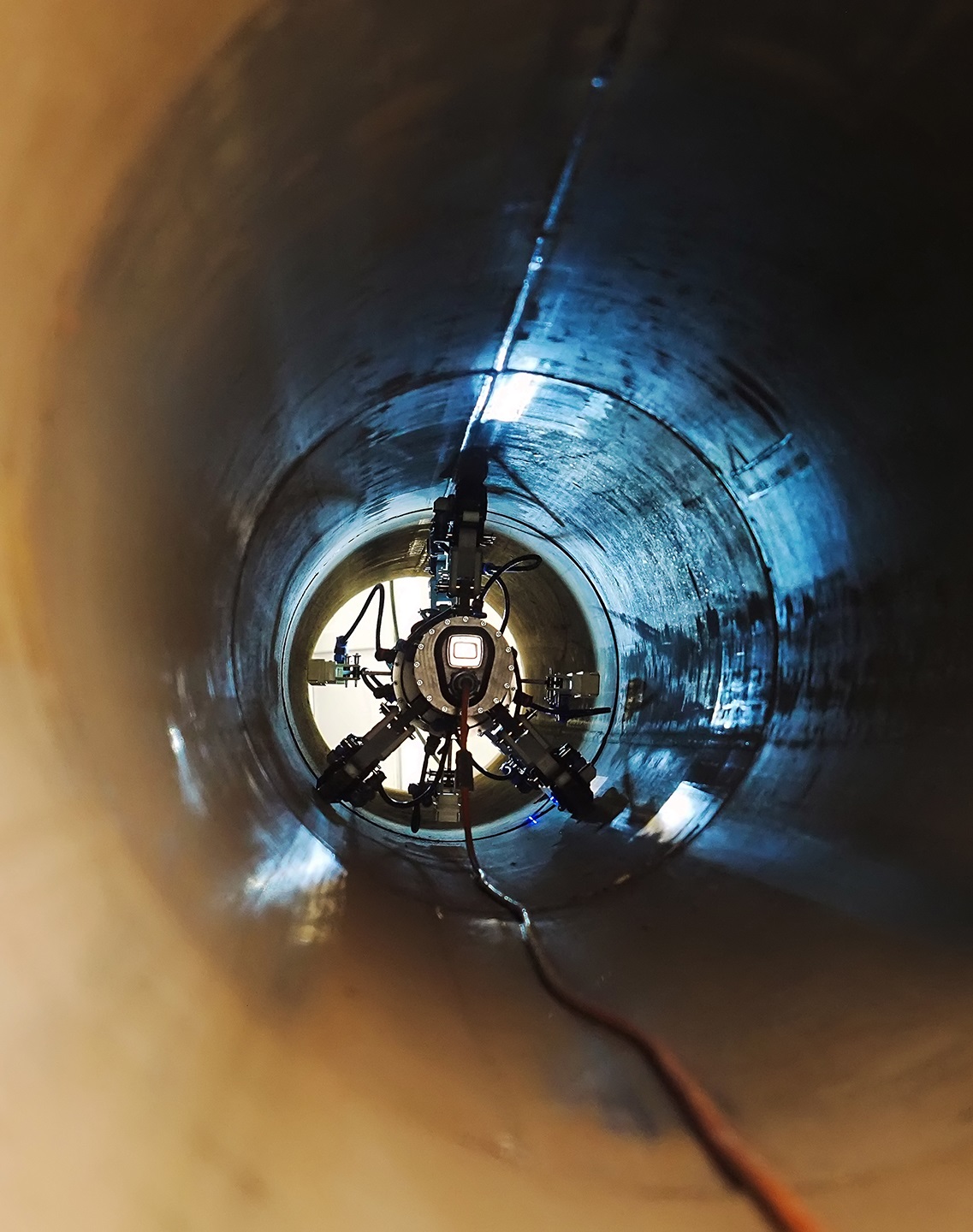

Teşhis robotu, boru alanının %100'ünü tarayarak boru içinde hareket eder. Sensörler, kusurlu bölgelerdeki manyetik alan anormalliklerini tespit eder.

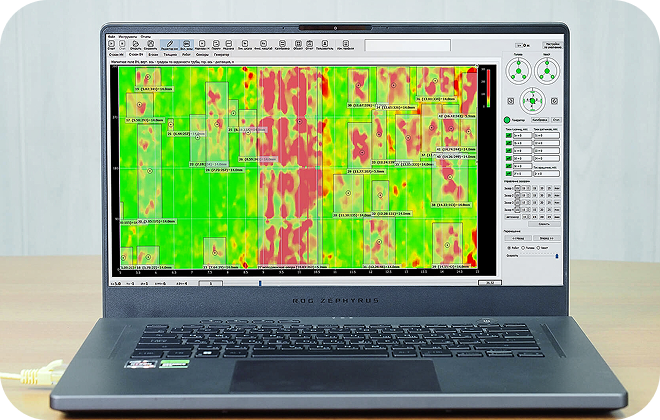

Özel bir algoritma kullanarak program, kalan metal kalınlığını belirler.
