Ultrasonik Kalınlık Ölçüm Cihazı
kuplaj maddesi yok
7 mm'ye kadar

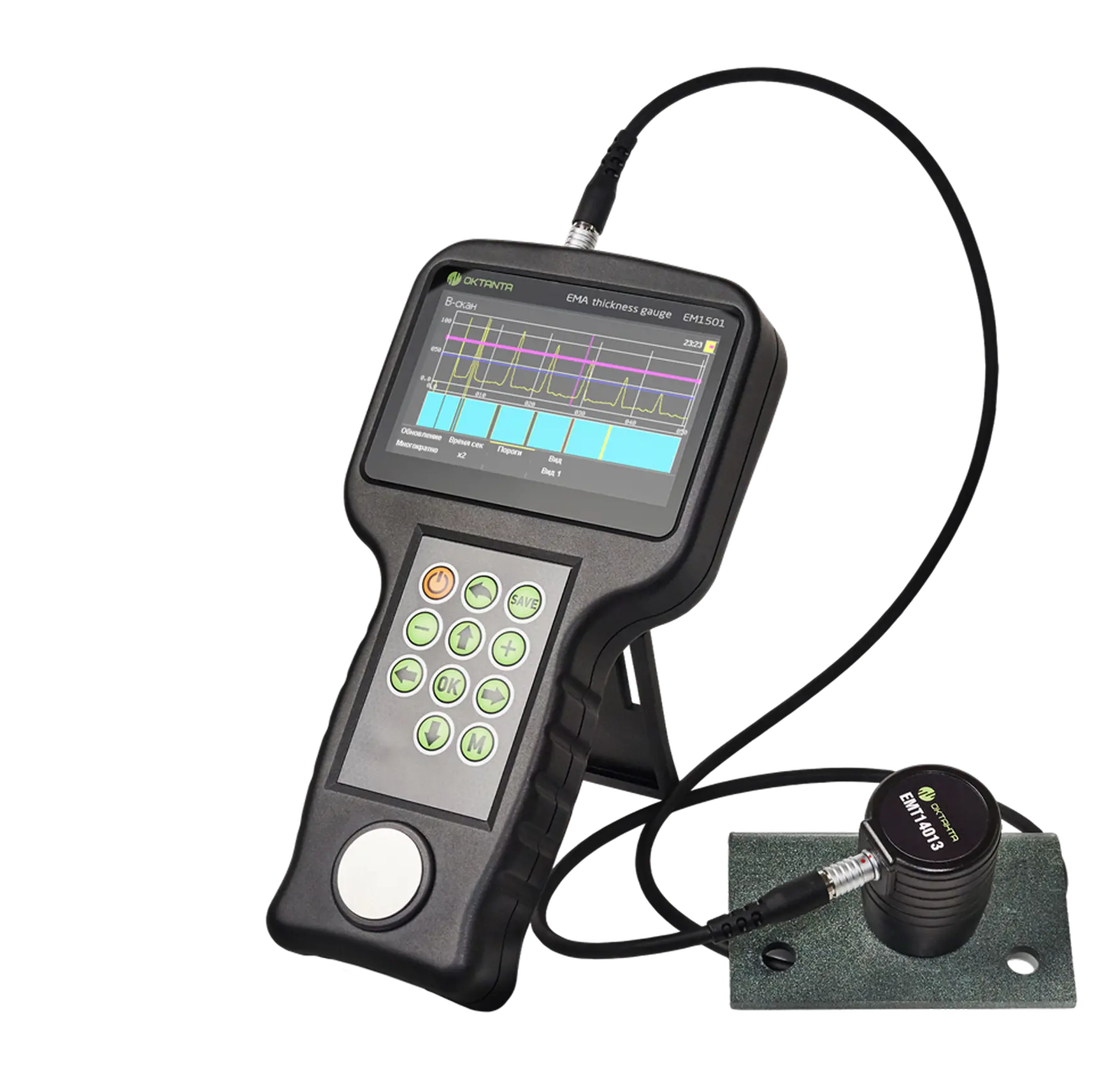

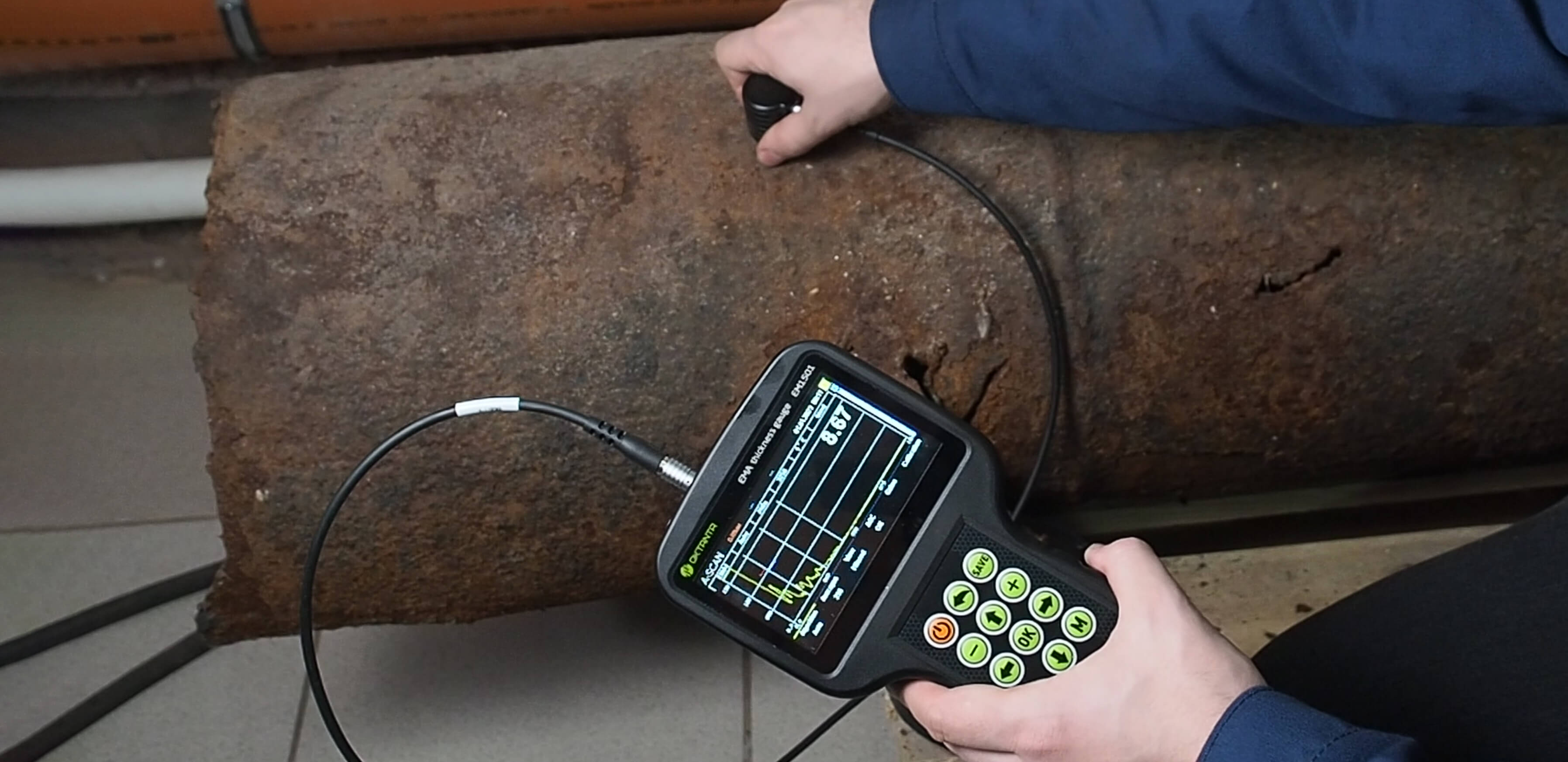

EM1501 kalınlık ölçüm cihazı, çelik boruları, sac metalı, çubukları ve çelik, alüminyum ve diğer metallerden yapılmış diğer ürünleri kullanışlı, hızlı ve güvenilir bir şekilde muayene eder.

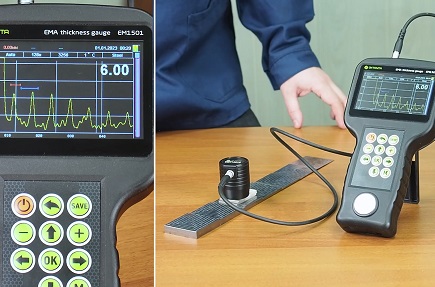

EM1501, tahribatsız muayene alanındaki en son bilimsel gelişmelere ve Oktanta mühendislerinin kapsamlı deneyimine dayanmaktadır. Cihaz, 7 mm'ye kadar bir boşluktan metalin kalınlığını ölçer (diğer EMA kalınlık ölçüm cihazlarına kıyasla en büyük değer).
Özel bir yüksek sıcaklık dönüştürücüsü, 750 °C'ye kadar ısıtılmış sıcak nesnelerin muayenesine olanak tanır.

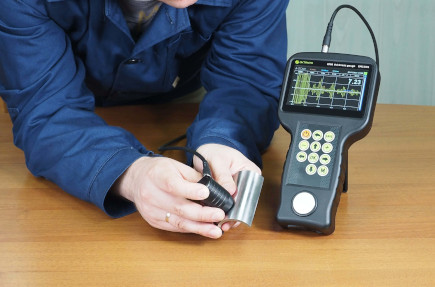

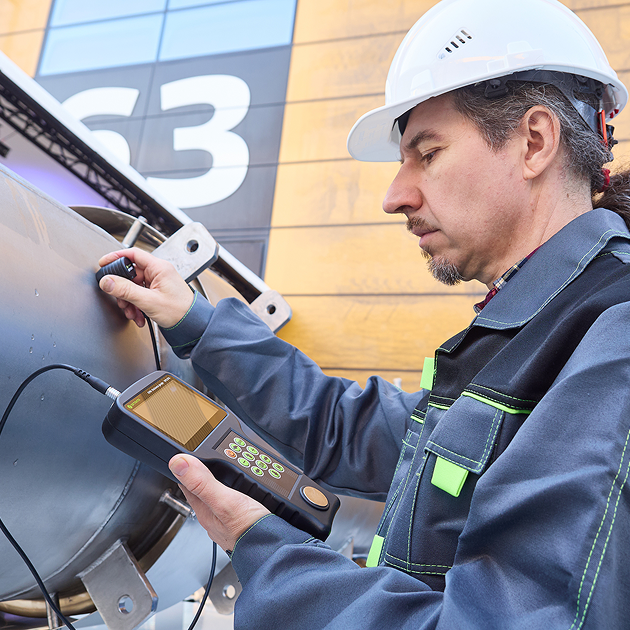

Dönüştürücüyü test edilen nesnenin yüzeyine getirmeniz yeterlidir

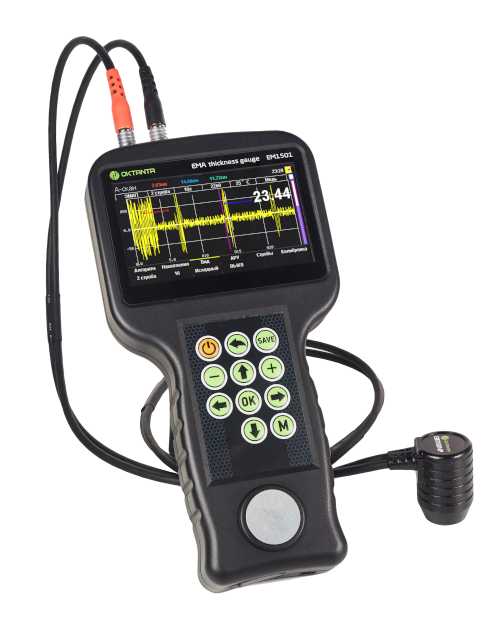

EM1501, kullanıcının A-taramalarını analiz etmesine, B-taramalarını görselleştirmesine, verileri C-taramaları üzerinde kaydetmesine ve kapılarla çalışmasına, kalınlık ölçüm modunu, sinyal işleme parametrelerini vb. seçmesine olanak tanır
Hem düz yüzeylerde hem de 10 mm ve üzeri eğrilik yarıçapına sahip yüzeylerde çalışır

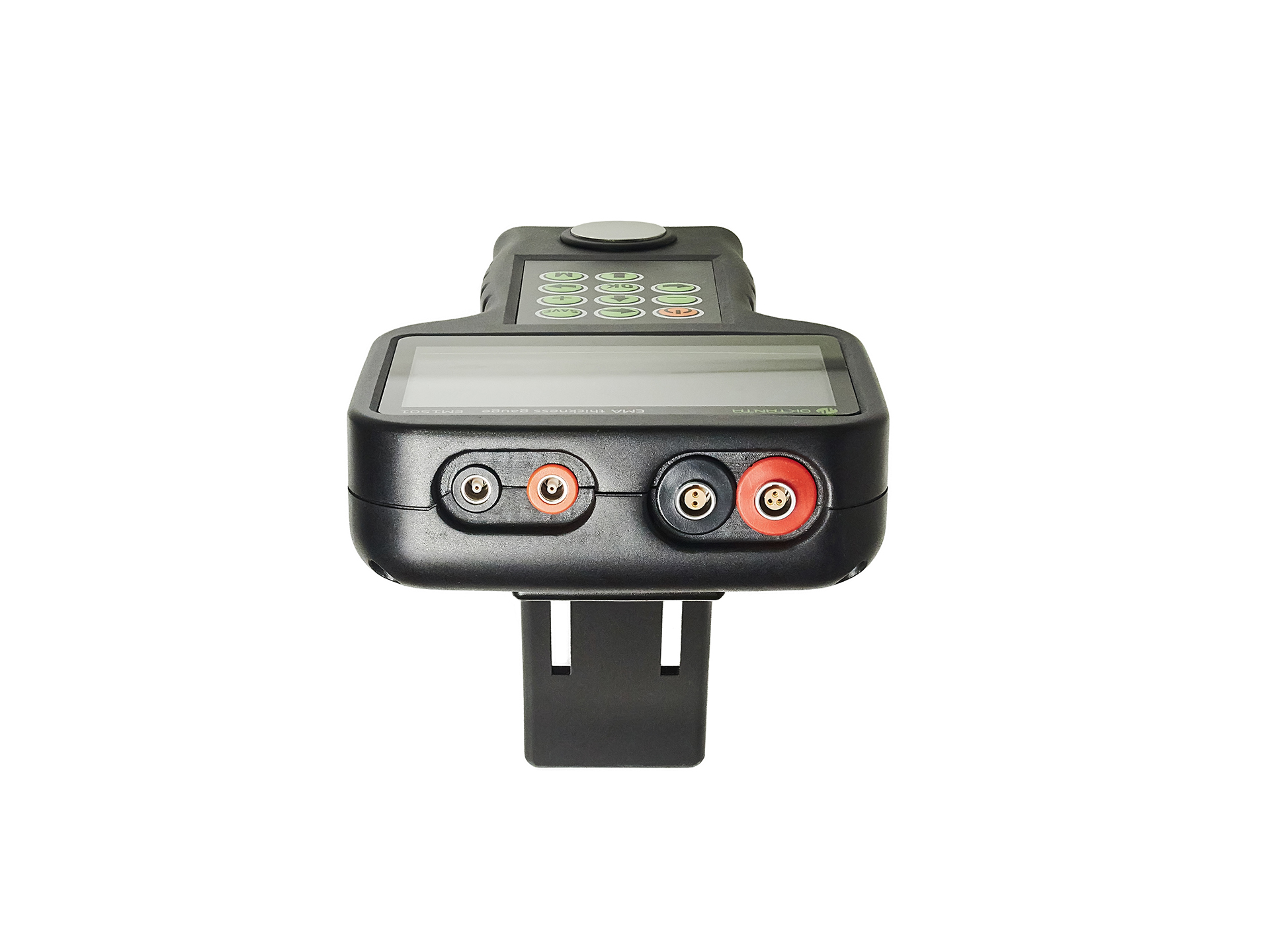

EM1501, artırılmış muayene güvenilirliği sağlayan iki bağımsız ölçüm kanalına sahiptir: EMA ve Piezoelektrik. Piezoelektrik dönüştürücüler, metal yüzeyindeki birikintilerin kalınlığının EMA dönüştürücülerin kullanımını engellediği ve yüzey temizliğinin gerekli olduğu uygulamalar için önerilir.
EM1501 şunlarla çalışabilir:
• kire yapışmayan darbeli elektromıknatıslı EMA dönüştürücüler
• piezoelektrik dönüştürücüler:
– dönüştürücü 5 MHz, açıklık çapı 10 mm,
– dönüştürücü 5 MHz, açıklık çapı 7.2 mm,
– dönüştürücü 10 MHz, açıklık çapı 5 mm.
• kalıcı mıknatıslı standart EMA dönüştürücüler.

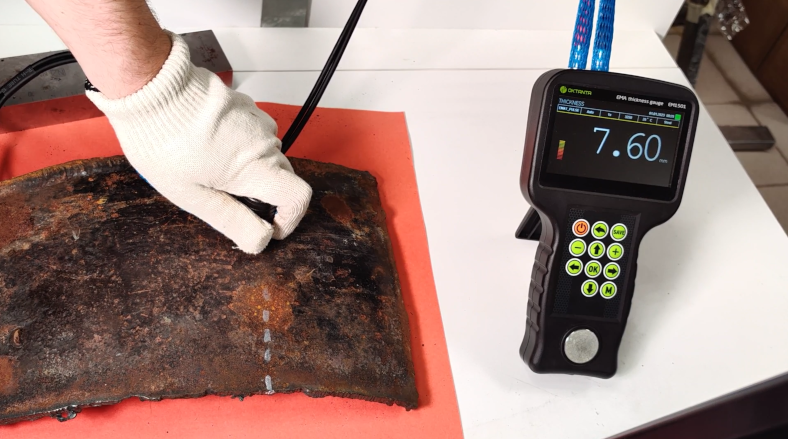

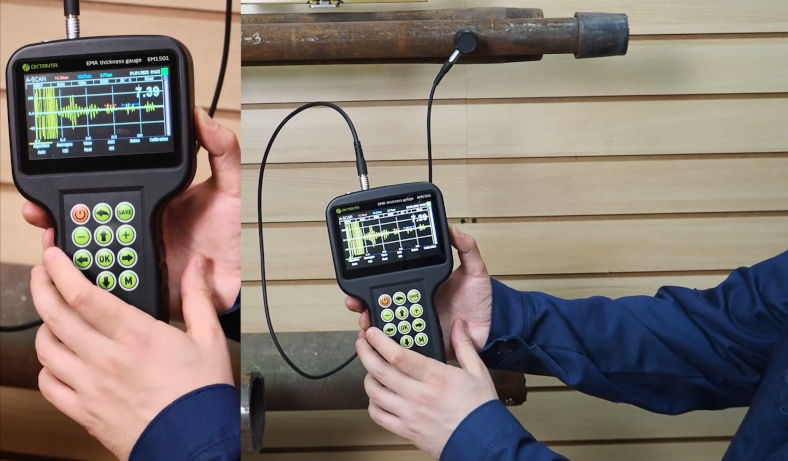

Videoyu izle (4 dk)
Teknik özellikler
EM1501 kalınlık ölçüm cihazı
-
Çalışma ortam sıcaklığı aralığı-20…+50 °С
-
Batarya şarjı olmadan sürekli çalışma süresi7 saat
-
Ses hızı ayar aralığı1000…9999 m/s, 1 m/s adımla
-
Saniyedeki en yüksek ölçüm sayısı16
-
Boyutlar232 x 135 x 44 mm
EMA dönüştürücüleri için:
-
Çelik için ölçülen kalınlık aralığı2…80 mm
-
Boşluksuz çelik için ölçülen kalınlık aralığı2…200 mm
-
2…25 mm kalınlık ölçüm hatası0.08+0.001·Н mm
-
25…200 mm kalınlık ölçüm hatası0.1+0.005·Н mm
-
EMT14012 dönüştürücüsü ile test nesnesi arasında izin verilen boşluk4 mm'ye kadar
-
Darbeli elektromıknatıslı EMAT ile test nesnesi arasında izin verilen boşluk2 mm'ye kadar
-
ЕМТ14013 dönüştürücüsü ile test nesnesi arasında izin verilen boşluk7 mm'ye kadar
-
Test nesnesi yüzeyinin normaline göre izin verilen dönüştürücü eğimi±25 °
-
Test nesnesi yüzeyinin izin verilen en düşük eğrilik yarıçapı≥10 mm
-
Cihazın çalışma frekansı4 MHz
-
Test nesnesi yüzeyindeki çalışma sıcaklığı aralığı-20…+80 °C
(-20…+750 °C, EMT14014Т dönüştürücüsünün kullanıldığı durumlarda)
Piezoelektrik dönüştürücüler için:
-
Çelik için ölçülen kalınlık aralığı0.5…300 mm
-
0.5…25 mm kalınlık ölçüm hatası0.08 mm
-
25…300 mm kalınlık ölçüm hatası0.1 mm
-
Test nesnesi yüzeyinin izin verilen en düşük eğrilik yarıçapı25 mm
-
Cihazın çalışma frekansı5 MHz, 10 MHz
-
Test nesnesi yüzeyindeki çalışma sıcaklığı aralığı-10…+60 °C

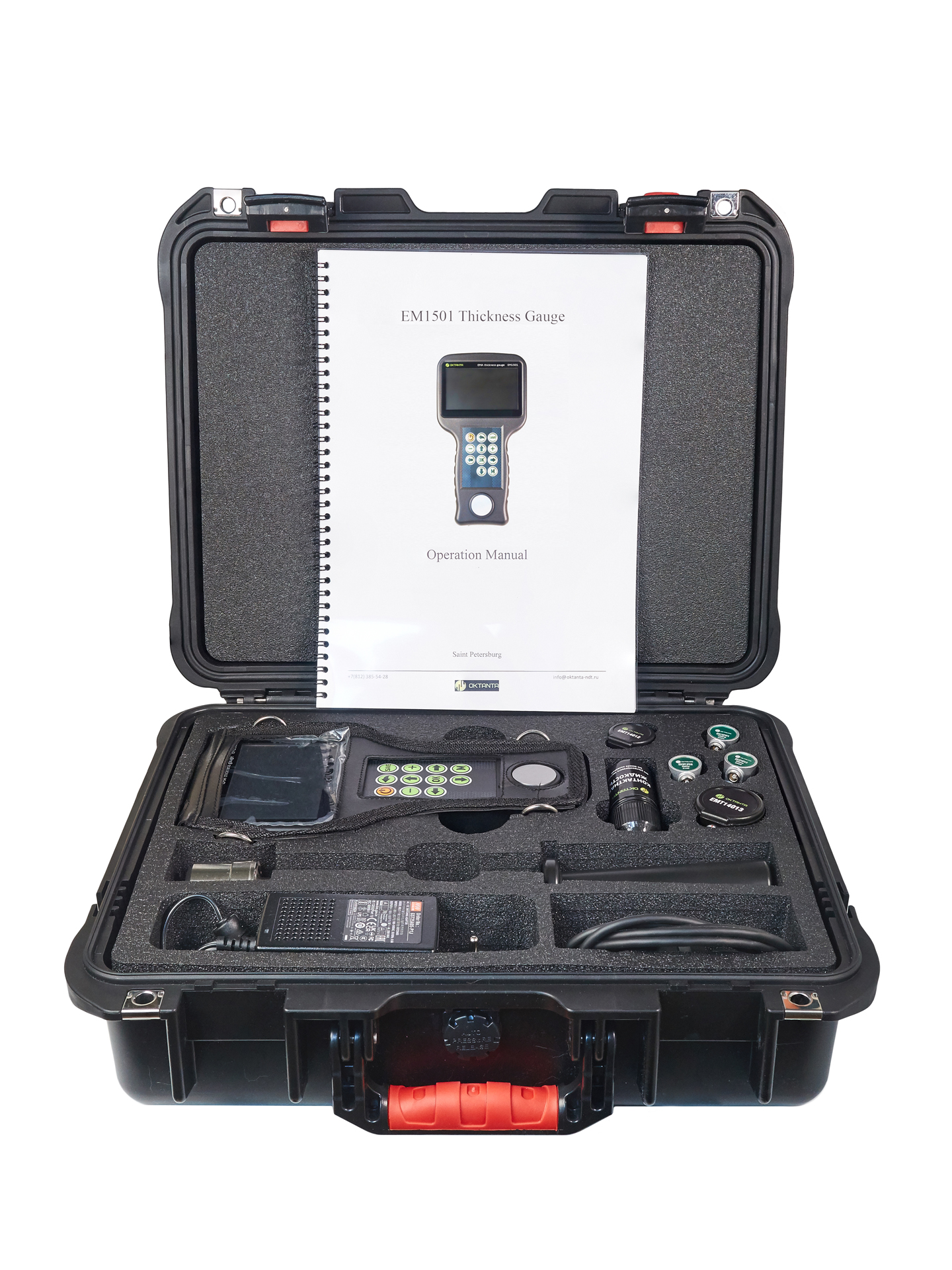

Aksesuarlar
750 °C'ye kadar ısıtılmış nesnelerle çalışmak için yüksek sıcaklık EMA dönüştürücüsü

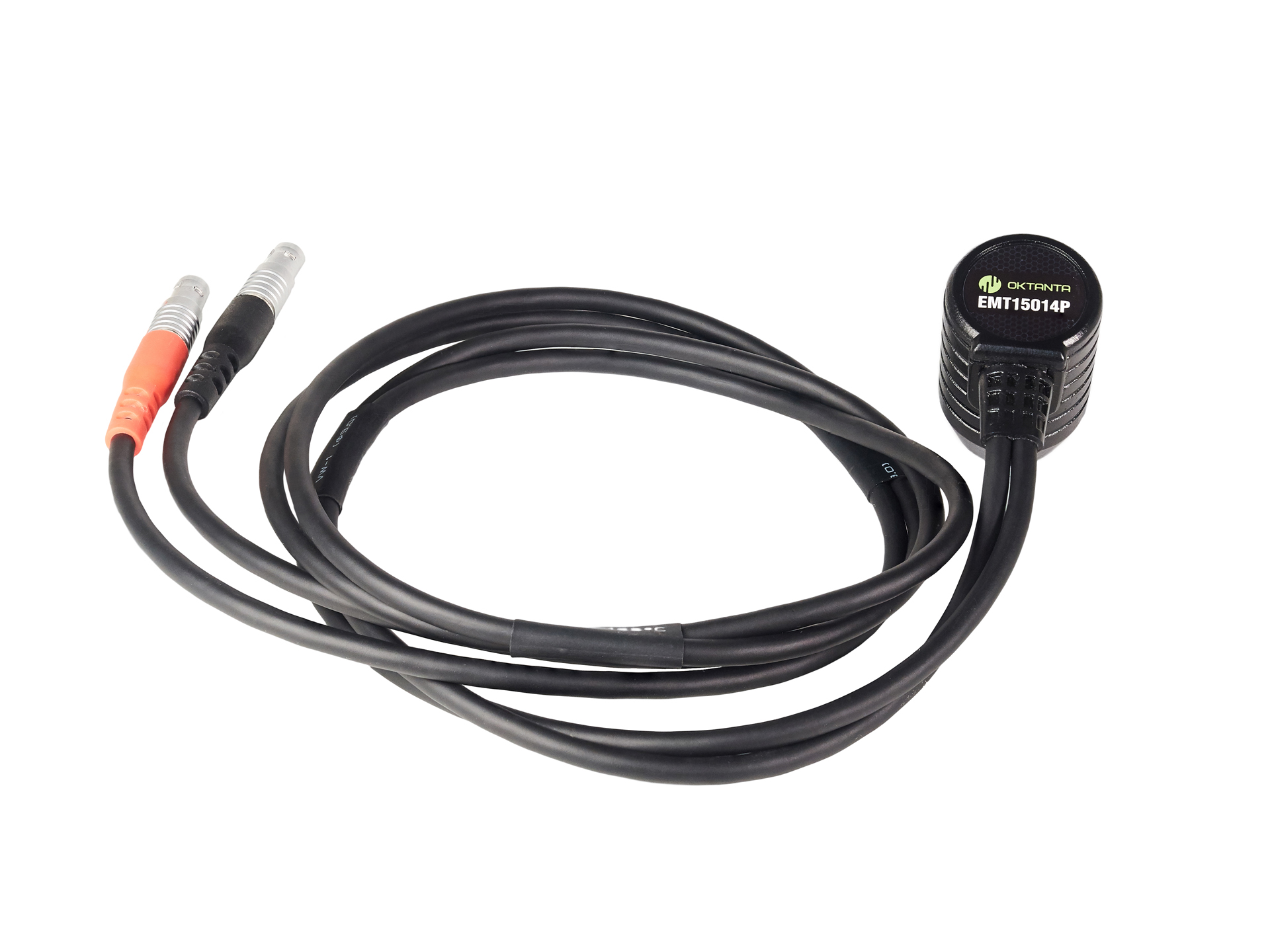

750 °C'ye kadar ısıtılmış nesnelerle çalışmak için darbeli elektromıknatıslı dönüştürücü
3 mm'ye kadar boşlukla çalışma için dönüştürücü
4 mm'ye kadar boşlukla çalışma için dönüştürücü
4 mm'ye kadar boşlukla çalışma için dönüştürücü
7 mm'ye kadar boşlukla çalışma için dönüştürücü
7 mm'ye kadar boşlukla çalışma için dönüştürücü
Darbeli elektromıknatıslı EMA dönüştürücüsü
Piezoelektrik dönüştürücü 5 MHz, 10 mm
Piezoelektrik dönüştürücü 5 MHz, 7.2 mm
Piezoelektrik dönüştürücü 10 MHz, 5 mm
EM1501 kalınlık ölçüm cihazı için güç adaptörü
EM1401 UT, EM1401, EM1501 EMA dönüştürücülerini bağlamak için kablo
EM1401 UT, EM1501 piezoelektrik dönüştürücülerini bağlamak için kablo
EM1501 kalınlık ölçüm cihazları için koruyucu kılıf
ЕМТ14012 için koruyucu kapak
ЕМТ14013 için koruyucu kapak
