EM1401 UT Ultrasonik Kalınlık Ölçüm Cihazı

Temizlik yok, kuplaj maddesi yok

EMA+Piezoelektrik dönüştürücülerle çalışır

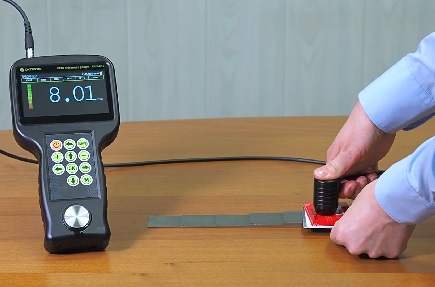

Çalışma boşluğu:
6 mm'ye kadar

Çalışma boşluğu: 6 mm'ye kadar

6 mm'ye kadar çalışma boşluğu (kir, pas, tuz birikintileri, boya, vernik, emaye, plastik veya diğer iletken olmayan kaplamalar)

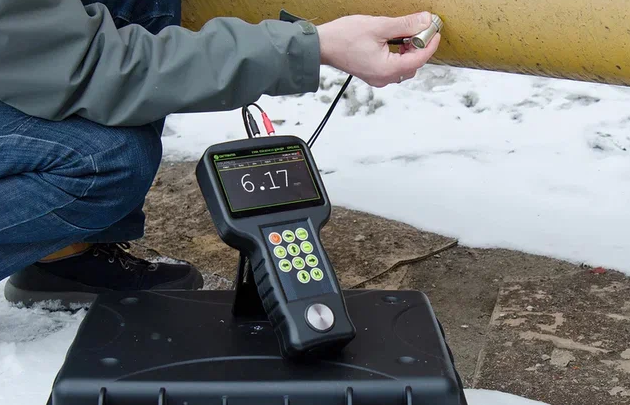

Tek cihazda EMA+Piezoelektrik dönüştürücüler

EM1401UT, EMA ve geleneksel piezoelektrik dönüştürücülerle çalışır; bu, ölçülen kalınlık aralığını genişletir ve ölçülen kalınlık değerinin doğrulanmasına olanak tanır

Temizlik yok, kuplaj maddesi yok

Cihaz, kuplaj maddesi kullanmadan ve yüzey hazırlığı yapmadan kalınlık ölçer

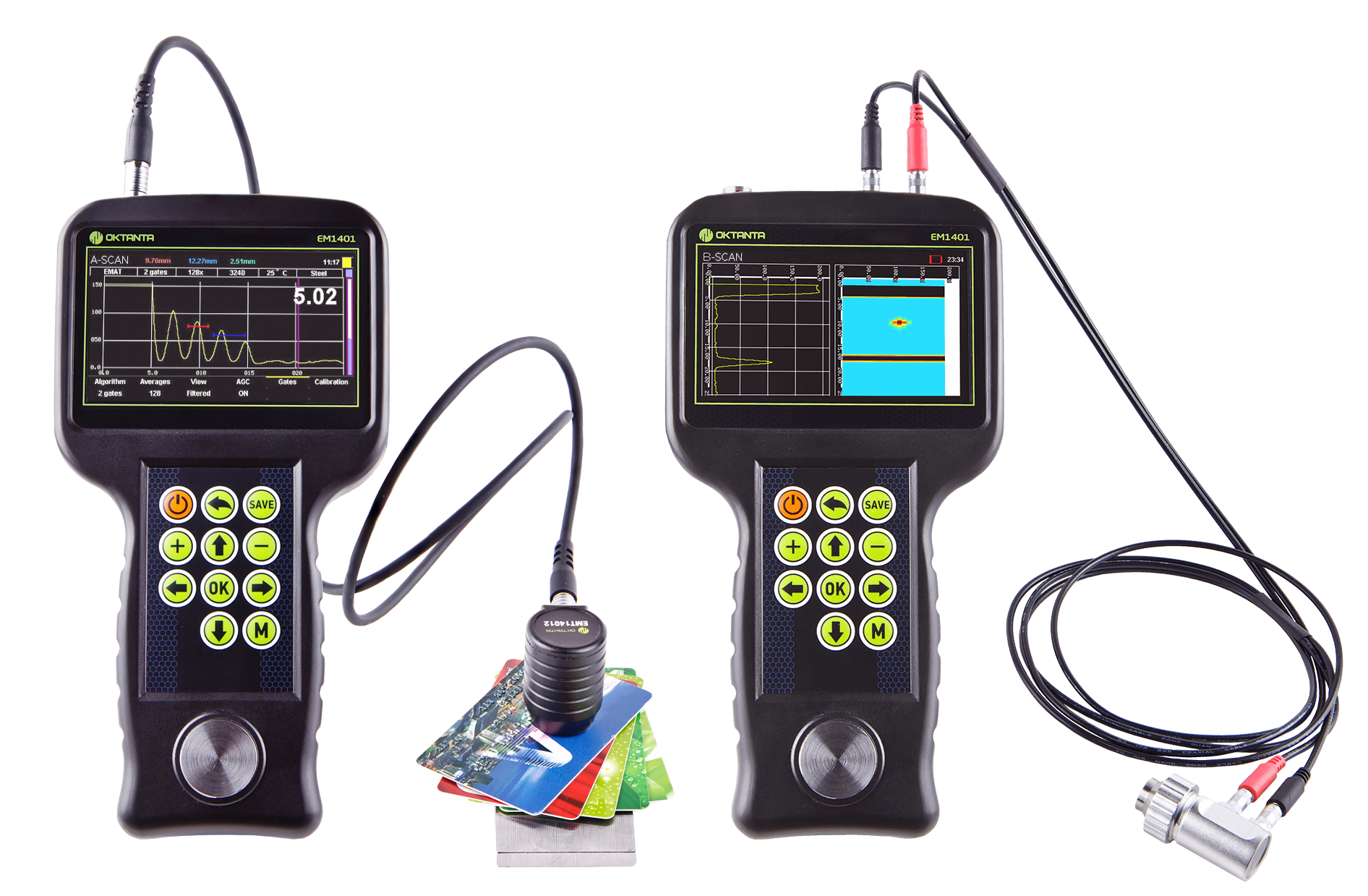

EM1401 UT Ultrasonik Kalınlık Ölçüm Cihazı EMA+Piezoelektrik dönüştürücülerle çalışır

EM1401 UT ultrasonik kalınlık ölçüm cihazı, dönüştürücü ile metal arasındaki çalışma boşluğu 6 mm'ye kadar olan çelik boruların, sac metalin, çubukların ve çelik, alüminyum ve diğer metallerden yapılmış diğer ürünlerin kalınlığını ölçer. Boşluk kir, pas, tuz birikintileri, boya, vernik, emaye, plastik veya diğer iletken olmayan kaplamalardan oluşabilir.

EM1401 UT kalınlık ölçüm cihazı, darbeye dayanıklı cam ile korunan renkli bir ekrana sahiptir.

Cihaz, metal anizotropisi, birkaç yansıtıcının kullanımı, harici parazitlere maruz kalma gibi rahatsız edici faktörlerin varlığında doğru kalınlık ölçümleri sağlayan özel bir veri işleme algoritması kullanır. Otomatik kalınlık ölçüm moduna ek olarak EM1401 UT, ilk yankıya ve herhangi iki yankı arasındaki farka dayalı manuel ölçüm modlarının kullanılmasına olanak tanır. Manuel mod, ciddi şekilde korozyona uğramış nesneler için önerilir.

EM1401 UT, artırılmış muayene güvenilirliği sağlayan iki bağımsız ölçüm kanalına sahiptir: EMA ve Piezoelektrik. Piezoelektrik dönüştürücüler, metal yüzeyindeki birikintilerin kalınlığının EMA dönüştürücülerin kullanımını engellediği ve yüzey temizliğinin gerekli olduğu uygulamalar için önerilir.

Sipariş

EM1401 UT Broşürü

EM1401 UT Kullanım Kılavuzu

EMViewer Kullanım Kılavuzu

EM1401 UT, kullanıcının A-taramalarını analiz etmesine, B-taramalarını görselleştirmesine (üç görüntüleme seçeneği) ve verileri matris formunda C-taramaları üzerinde kolayca kaydetmesine olanak tanır. Gerekirse kullanıcı kapılarla çalışabilir, kalınlık ölçüm modunu, sinyal işleme parametrelerini vb. seçebilir.

EM1401 UT şunlarla çalışabilir:
• kalıcı mıknatıslı standart EMA dönüştürücüler.
• piezoelektrik dönüştürücüler:
– dönüştürücü 5 MHz, açıklık çapı 10 mm,
– dönüştürücü 5 MHz, açıklık çapı 7.2 mm,
– dönüştürücü 10 MHz, açıklık çapı 5 mm.

Özel bir yüksek sıcaklık dönüştürücüsü, 750 °C'ye kadar ısıtılmış sıcak nesnelerin muayenesine olanak tanır.

EM1401 UT, sıcaklığın metaldeki ses yayılma hızındaki değişiklikleri hesaba katan özel bir algoritma uygular.
